Gerador automático de plantas de edificações para criação de suínos

INTRODUÇÃO

O Centro Nacional de Pesquisa de Suínos e Aves (CNPSA) da EMBRAPA (Empresa Brasileira de Pesquisa Agropecuária), localizado em Concórdia, Santa Catarina, projeta as plantas das edificações de suinocultura para todas as regiões do país, sendo que estas diferem grandemente em clima e temperatura. Identificar qual é o melhor tipo de edificação para cada caso é um processo complexo e demorado, as características de desenvolvimento e desempenho dos animais é afetado dependendo do ambiente interno da edificação.

Atualmente as plantas para as edificações de suinocultura são desenvolvidas através de ferramentas CAD, como o AutoCAD e outras da mesma família. Tal desenvolvimento demanda cálculos e tempo até que fiquem completamente prontas. Nestas condições o custo do projeto se eleva e é possível que ocorram diversos erros nas medidas e desenhos, tendo em vista as dificuldades pelas quais o processo percorre.

OBJETIVOS DO TRABALHO

É necessário fornecer ao suíno a temperatura ideal, ou mais próxima possível disto, para que ele tenha a oportunidade de "otimizar" o seu performance. Busca-se a termoneutralidade, ou seja, a temperatura confortável para que o suíno manifeste todo o seu potencial sanitário e produtivo.

A edificação é um dos fatores mais importantes no planejamento dos sistemas de produção de suínos, porque depois de implantadas torna-se difícil e onerosa qualquer mudança estrutural. O local onde será construído o sistema de produção de suínos deve ser escolhido com cuidado. As edificações devem ser projetadas visando o maior aproveitamento dos recursos naturais, como por exemplo a ventilação. Este deve ser bem drenado, em lugar alto, bem ventilado e com declividade para facilitar o escoamento das águas pluviais e a retirada dos dejetos líquidos.

A revisão da literatura nos mostra com nitidez a influência que o interior da edificação possui em relação aos suínos. A preocupação é grande em desenvolver edificações que satisfaçam as necessidades dos suínos em seu bem-estar, mas que também contemple fatores como o custo da edificação, desempenho dos animais e torne a criação intensiva produtiva e lucrativa.

Satisfazer na sua totalidade os fatores citados acima não é uma tarefa trivial, pois as regiões brasileiras diferem em muito no tempo e clima, com isso determinado tipo de telha poderá ser excelente para certa região e completamente desfavorável para os animais se utilizada em outra região.

Visando agilizar este processo está sendo proposto um modelo de sistema que permitirá construir o desenho da planta a partir de parâmetros oriundos da sua especificação, considerando que já foi detectado qual é o melhor tipo de edificação a ser construída. Como parâmetros são passados: altura do pé-direito, medida entre os pilares, largura das abas do telhado dentre outros.

MATERIAL E MÉTODOS

Para a construção do modelo está sendo utilizada a linguagem PostScript, voltada para a área da Computação Gráfica.

A linguagem PostScript tem, como principais vantagens baixo custo, quando comparada a outras ferramentas CAD, uma vez que o programa é construído usando-se qualquer editor de texto ASCII, como o Bloco de Notas do Windows, contendo um código mais compacto em relação a outras linguagens, além de ser portável entre diversos sistemas operacionais, pois usa, para visualização, visores disponibilizados gratuitamente na Internet.

O modelo contempla no momento, as plantas para edificações na fase de crescimento e terminação de suínos. Podendo futuramente migrar para as outras fases da vida do suíno.

RESULTADOS E DISCUSSÃO

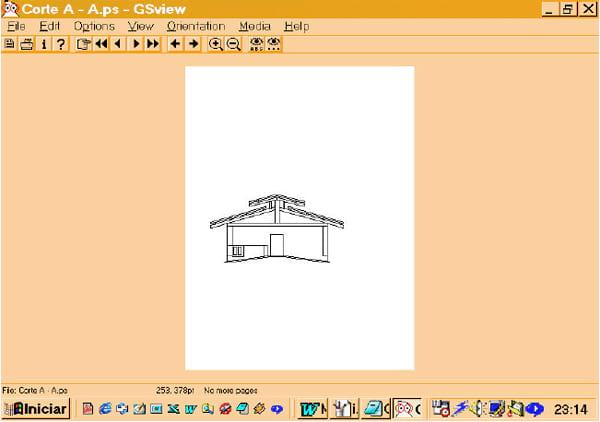

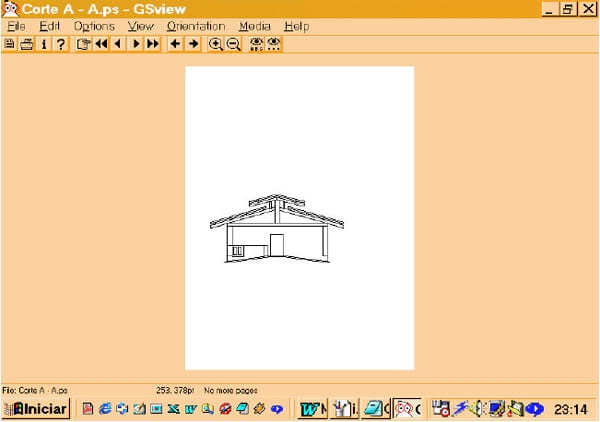

A figura I é o Corte A-A da planta de uma edificação, a qual foi projetada automaticamente de acordo com os parâmetros mostrados na Tabela I, e está sendo visualizado através do visualizador GsView:

FIGURA 1: Corte A-A da planta de uma edificação.

Gerador automático de plantas de edificações para criação de suínos - Image 1

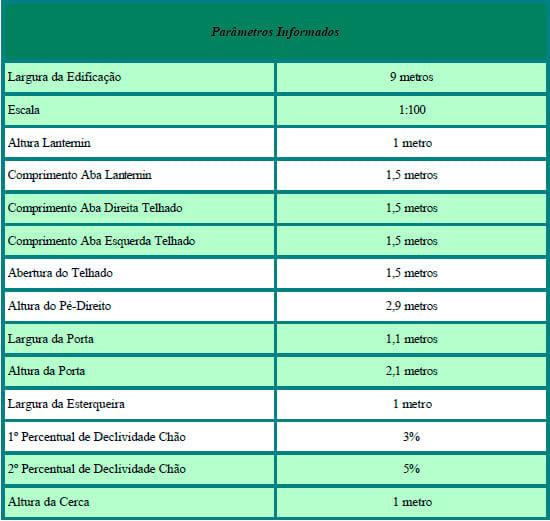

TABELA 1: Parâmetros

Gerador automático de plantas de edificações para criação de suínos - Image 2

CONCLUSÕES

A geração das plantas é possível através da ferramenta que fora escolhida, bem como é verdadeiro que o código é compacto e o programa executada em computadores com poucos recursos técnicos.

A disponibilização futura do modelo via Internet através do site da Embrapa, possibilitará o acesso fácil as plantas das edificações, sem a necessidade de deslocamento físico, além de proporcionar ganho de tempo para os produtores e para a Embrapa.

Futuramente este software será integrado a outro, que gerará os parâmetros que este utilizada, ou seja, um software baseado em Inteligência Artificial, fará a projeção de qual tipo de edificação é mais indicada para cada local, lembrando que no Brasil temos muita oscilação de temperatura e umidade entre as regiões. O software indicará qual o melhor tipo de telhado, qual o declive necessário para o telhado e muitos outros itens. Também fornecerá o desempenho dos animais em cada tipo de edificação e dará uma idéia de investimento necessário em cada caso.

REFERENCIAS BIBLIOGRÁFICAS

INCORPORATED, A. S. PostScript language tutorial and cookbook. Library of Congress Cataloging in Publication Data, United States of America, 2000.

REID, G. Thinking in PostScript. Library of Congress Cataloging in Publication Data, United States of America, 1990.

INCORPORATED, A. S. PostScript language reference. Library of Congress Cataloging in Publication Data, United States of America, 1999.
